既有建筑的桩基，由于在地震、滑坡等自然灾害或车船冲撞等外力作用影响下，引起地基荷载与桩基承载力的变化，从而导致桩身和上部结构发生倾斜、变形、沉降、开裂等质量问题，急需对其进行检测，同度小编今天分享的正是解决以上问题的一项技术PST法。

　　PST成桥桩检测技术采用检波器串进行接收，通过波场分离技术对上行波、下行波进行分离，再以波速分析确定桩身混凝土波速和以偏移成像技术对反射界面进行追踪定位，通过结合地质资料进行综合分析，从而达到桩长检测和完整性检测的目的。

　　1.在桩身(柱身)侧面布置激发点和接收点：采用锤击激发，以横波为主，采用快速耦合的16道检波器拖缆等间隔接收；

　　2.多道记录内，桩底/盖梁/系梁/缺陷/地层等结构表现为在不同时间处出现的上/下行波；

　　3.资料处理中，在上下行波场分离的基础上，采用偏移成像技术，计算、描绘各反射界面的位置和反射波强度。

　　采用北京同度工程物探技术公司开发的成桥桩检测系统，主要包括32通道采集主机，以及专用的检波器拖缆，如下图所示。

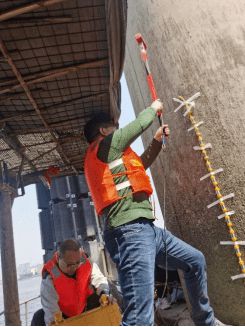

　　如图1所示，在桩身侧面布置，采用16道线性排列接收，在接收排列的上部激发，偏移距1m，道间距0.1m。采用锤击震源进行激发，每个排列多次采集保证数据质量。每根桩检测2~4组，排列之间呈90°布置，排列布置避开系梁，如图2所示，俯视图中数字为排列序号。

　　某高架桥受洪水冲击影响，其中99#桩附近边坡岩石垮塌，并发现桩基础明显出露。为避免对其承载力产生影响，遂采用PST成桥桩检测技术对其桩长及完整性进行检测。该桩基设计长度为38m，设计强度为C30，桩型为嵌岩桩。检测时按照上述方式在柱身侧壁布置排列，偏移成像结果如图3所示，检测结果见表1。

　　我司于2023年2月28日对广东省某桥匝道桥的 3-1#桩和4-1#桩基础进行PST检测。

　　2、4-1#桩均在-3~-3.4m处存在缺陷。其中3 -1# 所测得缺陷与已知缺陷相吻合。

　　桩基础长期受河道河水冲刷，可能会受到影响，为保证通车安全，kaiyun网站本次现场共检测12根桩，分别为19#右幅1、2、3#桩，19#左幅1、2、3#桩，93#右幅1、2、3#桩，93#左幅1、2、3#桩。

　　陕西省某高架桥，受洪水冲击影响，99#桩、106#桩和107#桩附近边坡岩石垮塌，并发现桩基础明显出露。我公司对该高架桥99#桩、106#桩和107#桩3根桩基长度进行检测。
